試壓泵控制系統計算機

類別：便攜式計算機試壓泵

廠家：四川思凱達機械設備有限公司

地址：四川省成都市高新區永豐路24號

咨詢熱線：028-82448381

技術熱線：18980419018

產品說明



   我公司新研發生產的計算機試壓泵壓力采集控制系統通過客戶驗收，這套設備屬于國內試壓泵行業首創，實現了電動試壓泵試壓過程中壓力的自動控制和采集，是過去我公司原有便攜式記錄儀試壓泵采集控制系統與計算機控制試壓泵系統升級換代產品，兼具有記錄儀試壓泵和計算機控制試壓泵的功能特點，更方便靈活，全智能型模式接入客戶原有的試壓泵系統，最重要的是是價位介于兩者之間，性價比實現了最大化。



便攜式計算機試壓泵壓力采集控制系統具有以下功能：

1、該便攜式計算機試壓泵壓力采集控制系統在壓力試驗過程中，可以直接在觸摸屏或計算機軟件上直接控制試壓泵的啟停和設置保壓時間等等功能，實驗過程中既可以隨時通過計算機（筆記本電腦）控制采集系統軟件，實時觀察試驗情況及壓力數值和壓力曲線，并可保存數據隨時打印試驗報表，試驗報表格式電子檔可任意隨時編輯。還可以通過觸摸屏顯示實時壓力數值和實時壓力曲線，自動記錄壓力值及升壓保壓過程的曲線變化并存儲，通過U盤導出數據到計算機等功能。

2、遠程控制采集：便攜式計算機試壓泵壓力采集控制系統通過壓力傳感器數據線與試壓泵相連，可以進行延長，從而實現遠程控制、采集、安全試壓的目的！

4、設備的安裝調試由供方技術人員7X24小時電話指導。如電話指導不能完成安裝調試，雙方協議供方酌情收取安裝技術人員差旅費用后，我公司可立即派人到需方進行安裝調試。

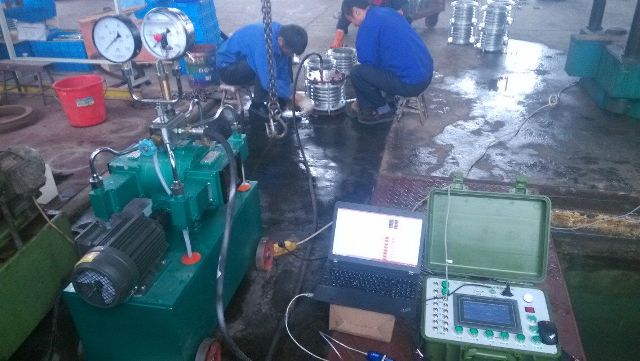

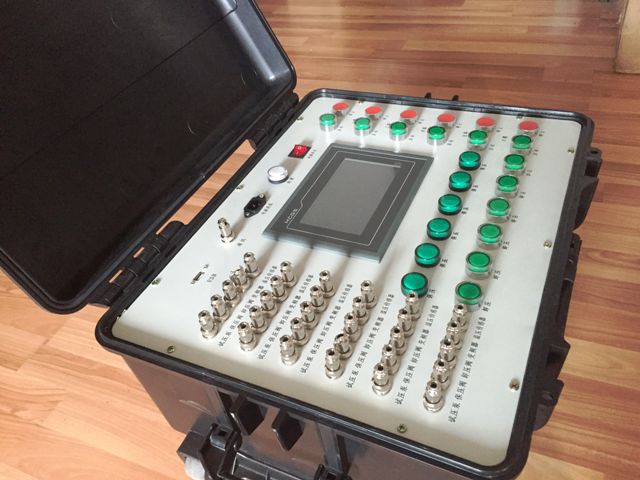

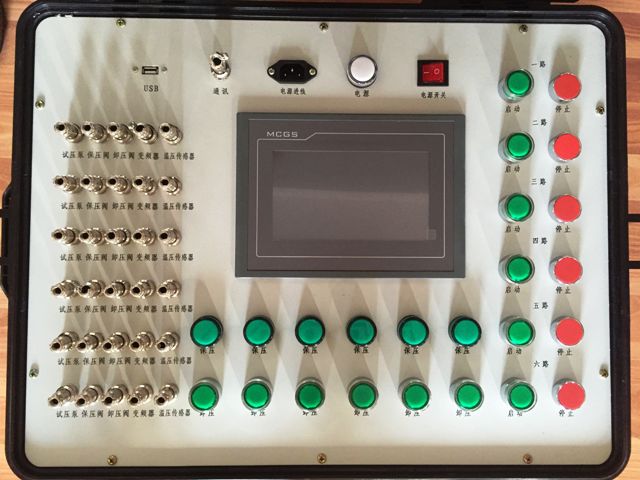

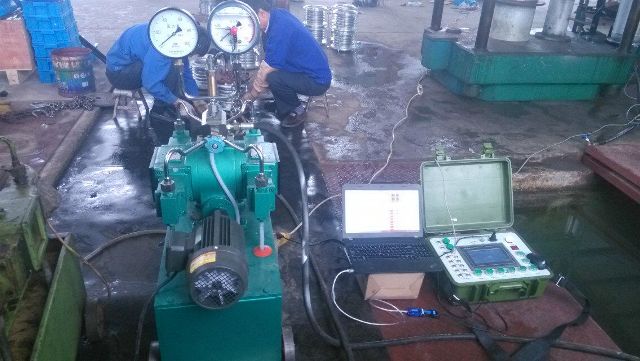

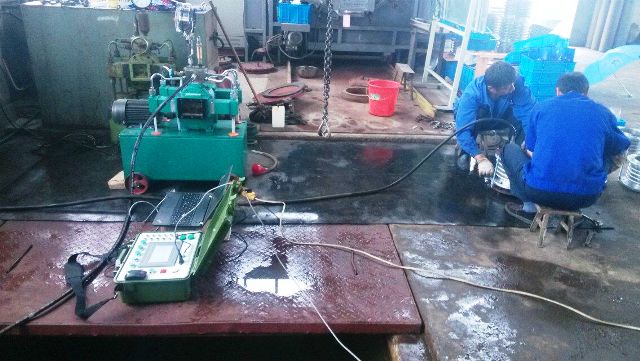

   便攜式計算機試壓泵壓力采集控制系統車間工作現場實物圖，開機畫面可以定制公司名稱及LOGO，此型號為6路采集，

單臺試壓泵配置為單路采集。圖片僅供參考具體請以實物為準。

三、計算機采集軟件一些基本功能，以下圖片僅供參考具體請以實物為準。



系統控制軟件操作界面說明及系統軟件的參數設置：



本系統內置本公司自主研發的專用控制采集軟件，操作界面人性化，軟件性能成熟穩定無缺陷，可以任意設定試驗項目、壓力值、保壓時間等各種試驗參數。完善的人機交互界面，制定試壓方案后會通過彈出窗口的形式引導操作員完成實驗。通過對話框上“確定”，“取消”按鈕對相對危險（例如爆破實驗）的試驗項目，讓程序員進行確認，確定實驗的準確與安全。軟件可根據用戶技術要求更改功能，可按照用戶自定義界面及功能編制，以雙方最終溝通需方認可的界面為準，上述功能有一部分為控制系統功能，便攜式采集軟件只針對采集功能。



1.點電腦中

2.  登錄：系統自動生成一個超級用戶，用戶名和密碼為admin，進入系統后，通過增加修改刪除用戶等操作，用戶可自己增加刪除修改用戶名稱密碼級別等。

3  第一次登陸后，可以進行用戶配置，只有管理員用戶才能進行用戶配置。



4  接下來可以進行參數配置：

（1）串口配置：

地址為采集系統的地址：

端口號為電腦和采集器連接用的串口的端口號

波特率、校驗、數據位、停止位應和采集器的對應（本機串口端口號是1）

（2）傳感器配置：配置傳感器。傳感器量程為傳感器固定量程。

設置好傳感器量程后，點默認值后，再點保存。



本軟件，可以對壓力表和傳感器互相進行校驗。將壓力表實測的壓力值填入格中實際值和測量值一一對應，為保證精度需要多采集幾個壓力點來設置，如下圖：

3、配置完傳感器的量程參數后，即可開始進行試壓泵壓力采集了，所有參數只需要在第一次登陸軟件時設置，以后如果不需要改變傳感器的量程，就不需要再去設置任何參數.

點監視即可跳出下面界面

然后點開始監視即可實時采集試壓泵工作中的實時壓力曲線和數據了。

當試壓結束后點保存數據，然后點報表管理中的歷史曲線即可選擇任意實驗數據

報表管理功能包含：歷史曲線、歷史報表、數據清理三個選項。

歷史曲線顯示保存的打壓數據曲線，并可產生歷史報表

可點擊生成報表

以上為客戶提供的試壓報表。僅供參考，具體請以實物為準。

本系統試驗報表由客戶提供模版，開放式制作。



歷史報表顯示歷史報表，數據清理可以刪除歷史數據和程序數據

數據清理：點擊數據清理可選擇需要?jiǎng)h除的歷史曲線與歷史報表。（慎用）

常用的工具軟件

注：

1.本系統如果需要做試驗補以前的歷史數據的話，可通過修改計算機時間的辦法來實現。

2.本系統可以通過設定壓力傳感器不同的參數來實現與實際壓力成倍數的試驗（多用于低壓高顯示）

以上是軟件的一些基本功能，圖片僅供參考。請以實物為準！
