S-SY型系列單缸手動試壓泵（以下簡稱為泵），專供各類壓力容器、管道、閥門、蒸汽鍋爐等作試驗和試驗室中獲得液體高壓源的設備。

工作介質為5℃-60℃的清水，乳化液以及運動粘度不大于45mm²/S的油品，本系列泵有8種型號。



二、技術參數



三、結構和工作原理

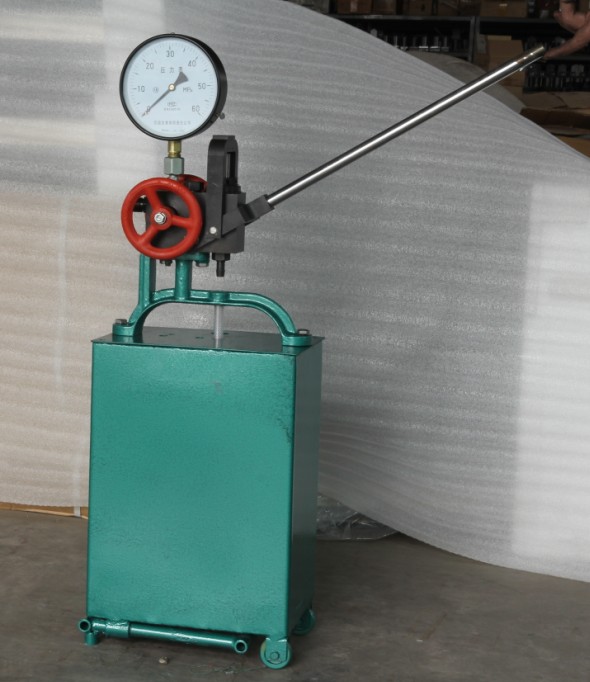

   本手動試壓泵為立式單柱塞往復式，由泵體、柱塞副、控制閥、卸壓閥、手柄、支架、水箱和滑動足架等組成。

泵體用螺釘固定在支架上，支架與水箱蓋一起用螺釘固定在水箱上，拉出水箱下端的滑動足架，使泵工作時保持穩定。

工作時，向上提動手柄，即帶動柱塞向上移動，進水閥打開，泵體柱塞腔造成真空，水箱內的介質由于大氣壓力的作用，通過濾網、吸水管、進水閥而進入柱塞腔。當手柄向下壓時，進水閥關閉，介質在柱塞的壓力下，頂開出水閥，通過工作接管接頭進入被試容器內。

泵的控制閥是泵與被試壓容器間的截止閥，關閉此閥，即使泵與被試壓容器壓力隔開，試壓時該閥必須打開。

卸壓閥在試壓初可開啟排出泵內氣體，正常出水開始試壓時，需關閉此閥，試壓完畢后，打開此閥，可卸壓和排出泵內介質。

工作接管系把介質送至被試器件，該工作接頭連接螺紋為M22×1.5-7H，密封墊片為Ø16×2.4的O型封圈。



四、使用方法

（一）手動試壓泵使用前的準備工作

1、根據工作壓力選擇適宜的壓力表，注意壓力表的量程應是被試器件試驗壓力的1.5倍。

2、用介質把水箱和被試容器灌滿，然后接上泵，禁止使用含有泥沙等雜物的不清潔介質。

3、開啟控制閥和卸壓閥（注意：最大開啟高度不要超過限位板），扳動手柄，使介質從卸壓閥流出，柱塞在運動中無阻滯現象，然后關閉卸壓閥。

〈二〉使用中注意事項

1、禁止在超過本手動試壓泵規定的額定排出壓力下進行試壓，試驗壓力值也不得超過壓力表測量上限值，否則易使壓力表?yè)p壞。

2、施力要平穩，不可敲擊。

3、泵在工作中，如發現滲漏現象，應停機進行檢修。



五、一般故障及排除



六、維護和保養

1、泵的外表和水箱內的水必須保持清潔，不允許有污物和其它雜物。

2、壓力表在使用時應避免振動，小心輕放。

3、長期停止工作的泵，在停用時，應把介質排凈，無涂漆的外露表應涂上機油，泵內最好加入防銹油或機油，

特殊用途（如忌油等）的泵，應另外采取防腐措施，然后拆下泵體，用M10×50的螺栓，按裝箱時的位置，

倒置連接于水箱蓋板上，再用塑料套、紙箱裝好后存放。
